Вакуумные туалетные системы: сравнительный анализ типов, плюсы и минусы
Вакуумные санитарные системы давно перестали быть прерогативой авиации и космоса. Сегодня они активно используются на яхтах, в поездах, загородных домах и даже в промышленных цехах. Главное преимущество — экономия воды (до 0,5 литра за смыв) и возможность прокладывать трубы под потолком и с петлями.
Однако «вакуумка» бывает разной. Рассмотрим четыре основные разновидности систем, их сильные и слабые стороны.

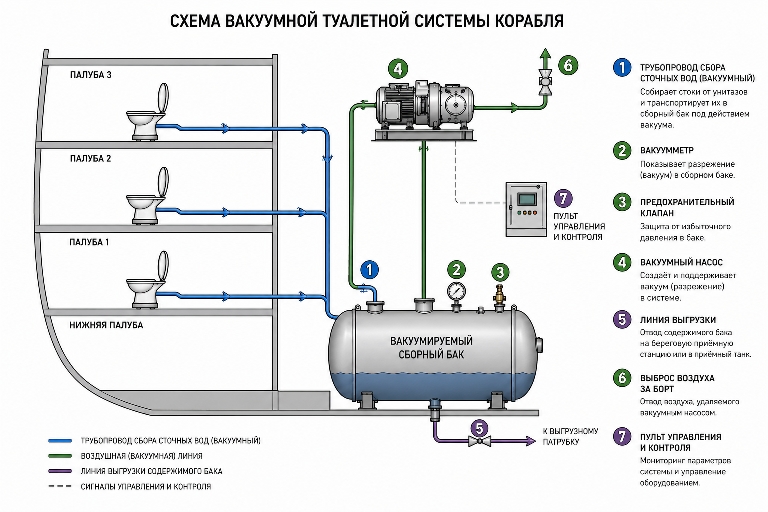

Вакуумная система с большой вакуумируемой ёмкостью (для кораблей и самолётов)
Это промышленный стандарт для мест с высокой проходимостью. Накопительный бак (сотни или тысячи литров) постоянно находится под разрежением, создаваемым мощными вакуумными насосами.
Достоинства:
- Высочайшая пропускная способность. Система готова принять до 50–70 смывов подряд без падения давления.
- Засор такой системы практически невозможен, т.к. имеется большое количество вакуума и содержимое унитаза агрессивно засасывается и быстро перемещается, не задерживаясь в запорном клапане
- Централизованное обслуживание. Все отходы собираются в одну точку, что упрощает откачку на береговых станциях.
- Долговечность. Пневматические клапаны рассчитаны на десятки тысяч циклов. Толщина пережимного резинового патрубка 2-3 мм.
Недостатки:
- Огромное энергопотребление. Вакуумный насос (часто 5–15 кВт) требует мощного генератора.
- Шум. При смыве и работе насоса уровень звука превышает 75 дБ.
- Конструктивная сложность. Нужен постоянный контроль вакуума в магистрали; любая утечка выводит систему из строя.
- К сборному баку предъявляются высокие требования. В процессе работы возникают колебания отрицательного давления, которые воздействуют на стенки ёмкости. В результате ёмкость может просто схлопнуться.
Такие ёмкости изготавливаются из толстого металла и дополнительно усиливаются перемычками, отсюда и высокая стоимость. (ФОТО №1.2)
- Откачка сборного бака в такой системе требует дополнительных действий... выключение вакуумного насоса, сброс вакуума и т.д.
ИТОГ
Идеально для круизных лайнеров, паромов и Airbus/Boeing. Для малого флота или дома — экономически нецелесообразно.

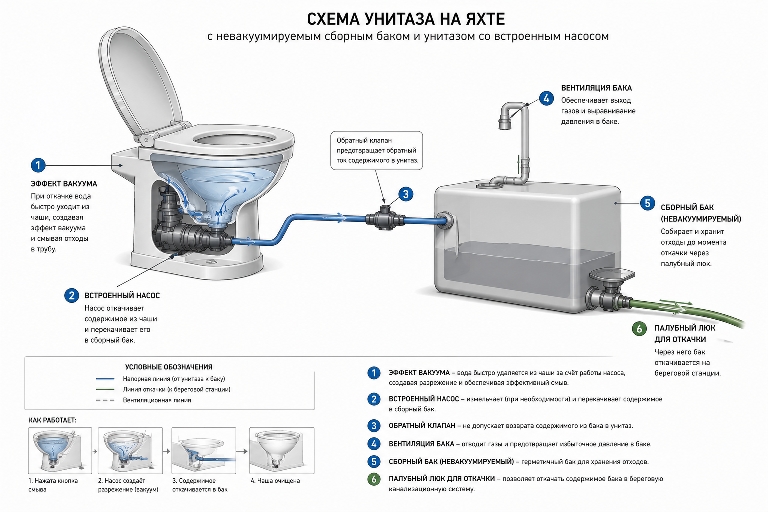

Вакуумные унитазы для яхт (компактные автономные системы)
Это интегрированные решения, где вакуумный генератор и небольшой бак (часто 20–40 л) смонтированы непосредственно за унитазом или в соседнем техническом отсеке.
Достоинства:
- Автономность. Работает от 12 В или 24 В, можно использовать на ходу без подключения к берегу.
- Устойчивость к качке. Герметичный бак исключает выплескивание при крене до 30°.
- Малый вес. Вся система весит около 15–25 кг.
Недостатки:
- Маленький ресурс одной заправки. На 3–4 человека хватает на 1–2 дня при активном использовании.
- Зависимость от АКБ. Падение напряжения ниже 11 В приводит к отказу насоса — унитаз перестает смывать.
- Высокая цена расходников. Специальные мембраны и клапаны стоят в 3–5 раз дороже бытовых.
- Надёжность средняя... Вискозные салфетки, волосы и женские прокладки наматываются на лопасти насоса и туалет перестаёт работать.
ИТОГ
Оптимальный выбор для моторных и парусных яхт до 50 футов. Такое решение хорошо подходит для внутреннего потребления, когда владелец вакуумного туалета осознаёт последствия за то, что кинул в него.

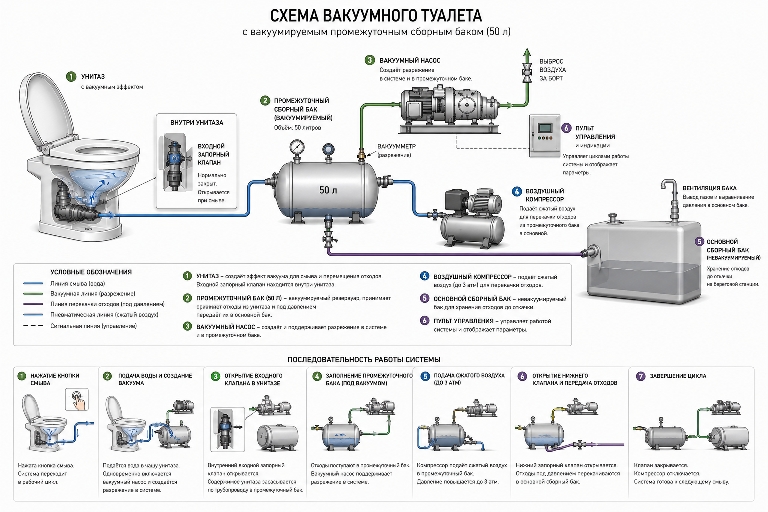

Вакуумная система с промежуточной ёмкостью 50 литров
Популярный компромисс для загородных домов, небольших гостиниц или парковых модулей. Здесь отходы сначала попадают в 50-литровый вакуумный накопитель, а оттуда принудительно перекачиваются в основной бак или септик.
Достоинства:
- Возможность отвода сточных вод вверх. После вакуумного бака стоки можно поднять на 3–4 метра к существующей канализации.
- Высокая сила всасывания, как у корабельных систем. Содержимое унитаза не может застрять по середине запорного клапана.
- Регулируемая частота откачки. Очистка нужна раз в 7–14 дней.
- Совместимость со стандартными унитазами. Подходят обычные керамические чаши с вакуумным клапаном.
- Высокая надёжность за счёт промышленных комплектующих. Толщина пережимного резинового патрубка 10-12 мм., у корабельного 2-3 мм.
- Быстрый вывод из эксплуатации в зимний период.
Недостатки:
- Средняя стоимость.
- Относительная сложность монтажа
- Периодическая замена расходников (фильтров SL10)
ИТОГ
Рабочий вариант для маленьких гостиниц или малых коммерческих объектов.

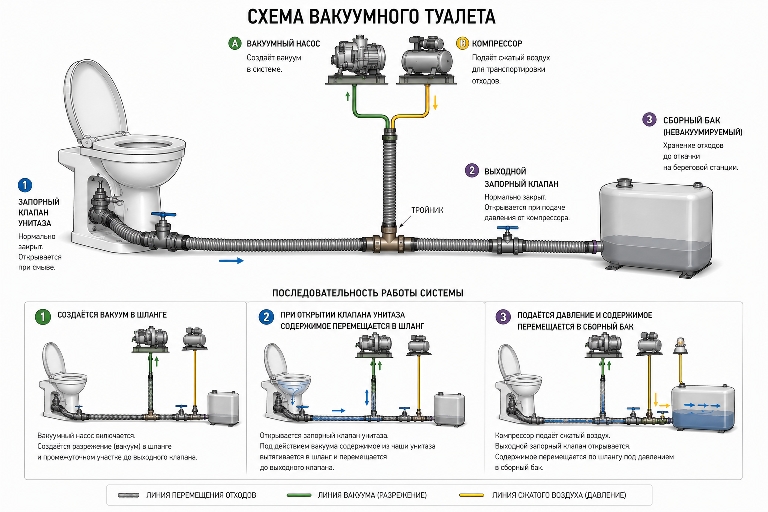

Система с промежуточной ёмкостью в виде шланга (3–5 литров)
Это «экзотика», встречающаяся в компактных санузлах автодомов (RV) или экспериментальных вакуумных установках. Роль накопителя играет петля гофрированного шланга определенного объёма.
Достоинства:
- Мгновенная готовность. Заполнение шланга до полного объёма происходит за 0,5–1 секунду.
- Низкое энергопотребление. Требуется только слабый вакуумный эжектор (30–50 Вт).
- Мобильность. Шланг легко заменить при засоре или механическом повреждении.
Недостатки:
- Микро-протечки. Соединения шланга с клапаном и насосом со временем пропускают воздух, вакуум падает за 4–6 часов.
- Риск «обратного хода». При выключении насоса остаточная жидкость из шланга хаотично стекает обратно в чашу — крайне антисанитарно.
- Сложность очистки. Моча образует кристаллы на гофрированной внутренней стенке; отмыть практически невозможно.
ИТОГ
Либо DIY-эксперименты, либо крайне бюджетные решения для «дома на колёсах». Для серьёзной эксплуатации не рекомендуется — высокий риск отказа в самых неподходящих условиях.
Система с промежуточной ёмкостью в виде шланга (3–5 литров)
Параметр | Большая ёмкость (корабли) | Яхтенная система | Промежуточный бак 50 л | Шланг 3–5 литров |
Объём бака | 1000 — 5000 л | 20–40 л | 50 л | 3–5 л |
Энергопотребление | Очень высокое | Низкое (12/24 В) | Среднее | Низкое |
Потребность в обслуживании | Раз в месяц | Каждые 2–4 дня | Раз в 1–2 недели | Раз в 1–2 недели |
Надёжность | 99% | 93% | 98% | 66% |
Цена системы | Высокая | Низкая | Средняя | Низкая |
Заключение
Выбор вакуумной системы напрямую зависит от задачи:
- Для коммерческого флота — только промышленные системы с большим баком.
- Для яхтсмена-одиночки или семьи — готовая яхтенная система
- Для маленькой гостиницы или полустационарного объекта — оптимален промежуточный бак 50 л с возможностью перекачки.
- Для временных конструкций — можно использовать шланговую схему, но готовьтесь к запахам и засорам.
Помните… вакуумные системы прощают ошибки в монтаже только профессионалам
